IPC-610MB-CF20整机

产线视觉应用

伴随工业 4.0 深度落地，SMT 贴片、半导体晶圆、新能源零部件、3C 电子全制程由人工抽检转向AI 机器视觉全检，多路 4K 工业相机同步采集、深度学习实时推理、毫秒级缺陷判定成为硬性标准，传统低扩展工控机受限于算力、插槽、接口短板，无法承载高密度 GPU 并行运算需求。 IPC-610MB-CF20 依托MS-CF20 W880 工业主板 + 4U 经典工业机箱 + 异构 GPU 算力架构，打造标准化边缘视觉检测专用工控方案，打通「相机采集→图像预处理→GPU AI 推理→数据上云对接 MES」全链路，覆盖多行业智能质检场景，实现产线不良检出率≥99.3%、检测时延＜30ms。

一、硬件架构｜4U 机架旗舰配置，为 GPU 视觉检测量身定制

1.1 核心算力平台：15 代 Ultra 异构 CPU + 可拓展全规格 GPU

整机采用MS-CF20 工业 ATX 主板 + Intel W880 工业芯片组，LGA1851 针脚兼容第 15 代酷睿 Ultra5/7/9 全系列处理器，CPU 内置 Xeon AI 加速单元，原生加速图像预处理，相较上代方案基础推理效率提升 42%；

PCIe5.0×16 全速插槽：原生搭载双路 PCIe5.0 独显位，可直插 RTX4060Ti/4090、A2000、A4000 全尺寸工业 GPU，单卡最高 24G 显存，轻松驱动 YOLO、CNN、Transformer 等复杂视觉算法，同步带载 8～16 路 GigE/USB3.0 工业相机并行运算；

电源分级选配：标配 750W 工业 ATX 电源，高负载 AI 场景升级 1200W 大功率 / 冗余电源，杜绝大功耗 GPU 满载宕机风险。

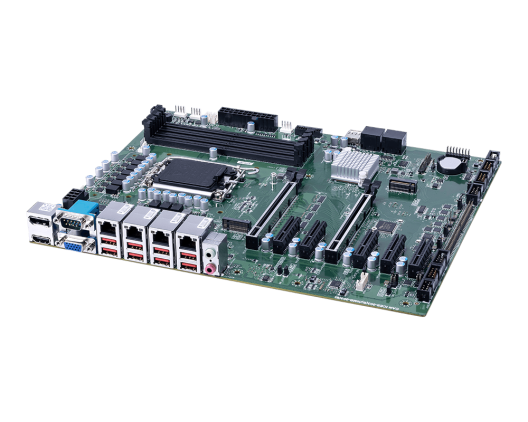

MS-CF20主板

1.2 大容量存储：NVME 高速读写，适配海量图像缓存

4×SATA3.0 + 双 M.2 NVME高速接口，支持 RAID0/1/5/10 阵列，可选热插拔 SSD 硬盘仓；4 条 DDR5 5600MHz 内存插槽，最大扩容 256GB 大容量内存，满足单小时数十万帧高清图片本地缓存、离线模型迭代，无需频繁回传云端节省带宽成本。

1.3 工业全场景 I/O 拓展，无缝对接产线外设

网口：板载 2～4 颗 Intel I226-V 2.5G 工业网卡，可 PCIe 扩展多口千兆 / 万兆网卡，分别对接工业相机、PLC 控制系统、MES 工厂局域网，多网段物理隔离防干扰；

串口 + USB：最高 13 路 USB3.2 高速接口 + 6 路可编程 RS232/485 串口，USB 直连 USB 工业相机，串口对接机械手、光电传感器、触发控制器；VGA+HDMI+DP 三显输出，实现产线实时画面、算法后台、MES 数据三屏同显；

机箱结构：经典 IPC-610MB 4U 全钢防尘机架机箱（482×177×450mm），前置防尘滤网 + 高效温控风道，宽温 - 10℃～70℃稳定运行，抗震动、抗车间粉尘与电磁干扰，适配车间恶劣工况。

二、方案核心优势｜四大亮点解决视觉检测行业痛点

✅ 优势 1：端侧全本地化 AI 推理，摆脱云端依赖

GPU 算力下沉边缘现场，所有图片解析、缺陷分类、尺寸测算在本机完成，仅把不良品数据上传云端，降低 70% 云端带宽消耗，断网状态产线依旧正常质检，规避网络波动造成批量漏检。

✅ 优势 2：模块化灵活扩容，适配产线分期改造

PCIe 富余插槽可按需拓展图像采集卡、运动控制卡、POE 网卡，老产线改造无需整线更换设备，单主机可从 4 相机点位升级至 16 相机全检点位，软硬件兼容 Win10 LTSC/Win11、Ubuntu、CentOS 全主流视觉系统。

✅ 优势 3：7×24h 工业级稳定运行，降低停机损耗

主板自带硬件看门狗、过压过流保护，整机通过 CE/FCC 工业安规认证，车间连续全年无间断运行，相比消费级组装机故障率下降 85%，减少产线停机返修成本。

✅ 优势 4：软硬件一站式配套，缩短项目落地周期

可配套视觉 SDK、OpenVINO 加速套件，兼容 Halcon、VisionPro、PEKAT 主流视觉软件，出厂预装驱动与系统镜像，设备到货后 1 天即可完成相机调试上线。

三、落地应用场景｜全行业智能制造视觉落地实例

▶ 场景 1：3C/SMT AOI 贴片检测

搭载 RTX4060Ti 显卡，单主机接入 12 路 4K GigE 相机，检测 PCB 锡点偏移、缺件、短路、丝印不良，高速流水线节拍≤0.2s / 片，替代 3～5 名人工目检，不良漏检率由人工 5% 降至 0.1% 以内。

▶ 场景 2：新能源动力电池 / 电芯外观质检

GPU 驱动 AI 视觉算法，检测极片褶皱、漏箔、磕碰、封边瑕疵，搭配 RS485 联动分拣机械手，自动剔除不良电芯，适配锂电池高速封装产线。

▶ 场景 3：半导体晶圆 / 元器件精密测试

Ultra9+A4000 高配方案，承载晶圆微观划痕、引脚变形检测，搭配大容量内存缓存显微图像，满足半导体无尘车间精密检测严苛算力需求。

▶ 场景 4：汽车零部件尺寸 & 表面探伤

发动机壳体、塑胶按键、密封件全外观检测，三屏显示实时检测画面 + 不良标记 + MES 台账数据，适配整车零部件智能化质检车间。

四、标准配置选型（3 档方案，按需选配）

  上海祁鸣IPC-610MB-CF20 GPU工控视觉方案以工业级稳定性 + 弹性异构算力 + 全场景扩展能力，打通智能制造质检数字化最后一环，助力制造企业降本增效、品质管控标准化，是工厂智能化改造中边缘机器视觉的优选硬件底座。
