上海祁鸣依托微星 MS-CF27 工业主板定制开发，整机从壳体工艺、接口布局、细节做工、安装结构四大维度全面升级，工业质感、耐用观感、现场实用性大幅提升，结合实拍外观分模块说明：

一、整机壳体：全铝一体散热机身，质感全面进阶

高密度一体鳍片散热上盖

整机顶盖采用整块铝合金铣削成型密集平行散热齿，区别传统拼接薄铝机箱：

加厚阳极哑光喷砂工艺，细腻哑光黑，防指纹、抗油污、耐刮擦，车间长期使用不会发白掉漆；

全密闭无风扇被动散热结构，散热鳍全覆盖机身顶部，热量均匀导出，无风扇无噪音，同时阻挡粉尘进入机身内部；

机身一体折弯成型，接缝缝隙极小，边角钝化圆角处理，搬运、机柜安装不划手，整机刚性更强，抗震抗变形，适配车载、隧道、产线颠簸工况。

厚重工业金属机身

IPC-602B1-CF27整机 165×122.2×55mm 紧凑型尺寸，金属用料加厚，拿取扎实厚重，彻底区分消费级迷你主机，项目机柜成套部署时高端工业辨识度拉满。

IP40 密闭防尘防护

全封闭铝合金腔体，无外露通风孔，潮湿、粉尘多的工厂、电力隧道长期使用，机身不易积灰、氧化褪色，常年保持全新外观质感。

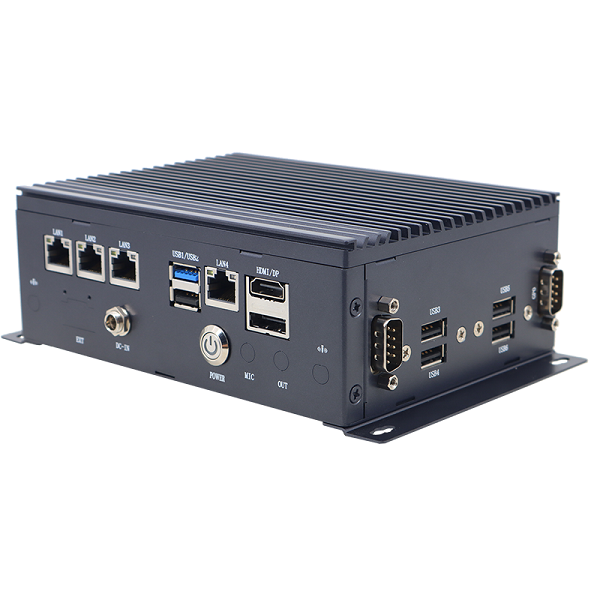

二、三面分区式接口布局：规整视觉质感升级（三大独立面板）

整机采用三面分离式接口分区设计，网口显示、6 路串口、GPIO 拓展 USB 完全分开，布线不交叉、视觉整洁度大幅提升，每个面板独立标准化做工：

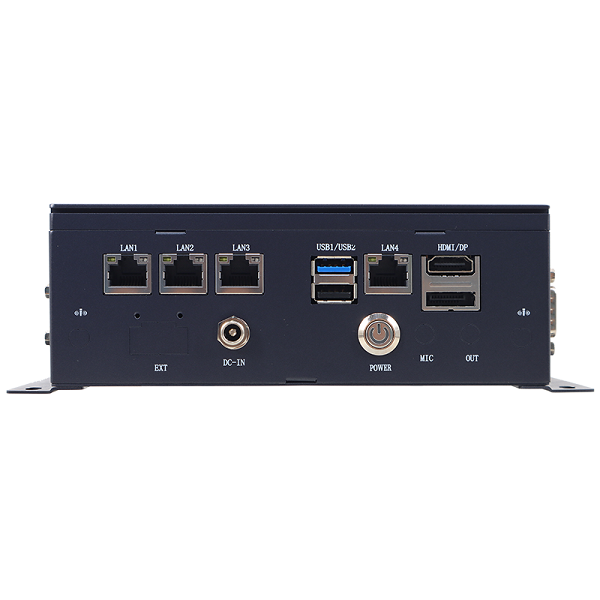

1. 主功能面板（正面：网口 / 显示 / 电源 / 音频）

4 路 Intel 千兆屏蔽网口 LAN1~LAN4：金属加厚 RJ45 底座，卡扣加固，反复插拔不易断裂，金属外壳屏蔽电磁干扰，丝印激光深雕不掉字；

DP+HDMI 双镀金显示接口：复合双显接口，镀金针脚抗氧化，长期插拔不发黑，支持双屏异显；

USB 分层布局：1 个蓝色 USB3.2 高速口 + 1 个 USB2.0，区分高速相机与普通外设；

工业锁扣 DC-IN 圆形航空电源口：12~24V 宽压供电，螺纹锁紧，设备震动不会松脱断电；

金属环形背光电源按键：按压阻尼均匀，自带状态指示灯，工业精密质感突出；

独立 MIC 音频输入、OUT 音频输出，满足语音采集、设备播报场景。

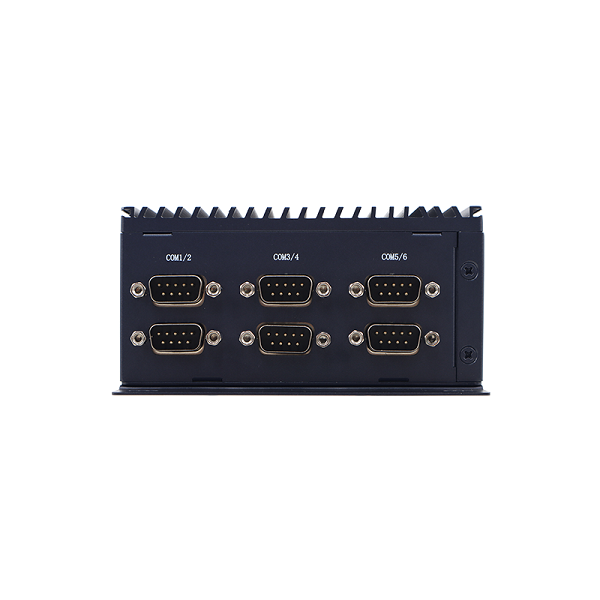

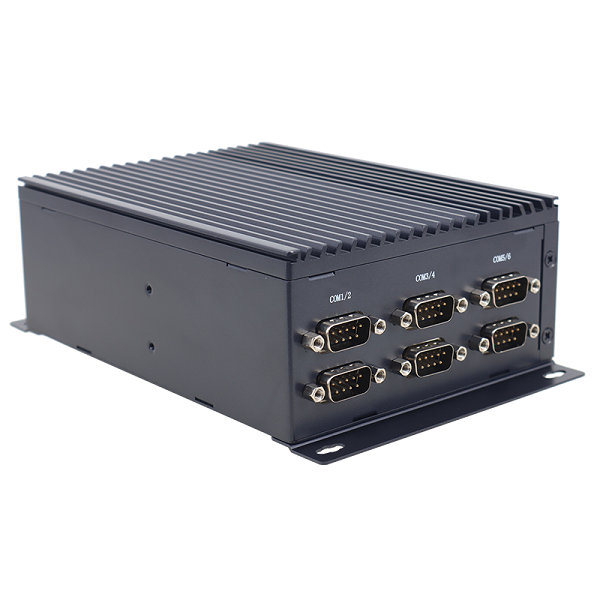

2. 后置 6 路工业串口面板（整机通讯核心区）

后置统一排布 6 路 DB9 工业串口，分组 COM1/2、COM3/4、COM5/6，全部镀金针脚 + 固定锁紧螺丝：

串口支持BIOS切换 RS232/422/485，对接 PLC、传感器、仪表；

整面接口对称均分，激光蚀刻分组标识，昏暗机房也清晰识别；

后置集中串口设计，不占用正面操作面，正面布线干净整洁，运维观感大幅提升。

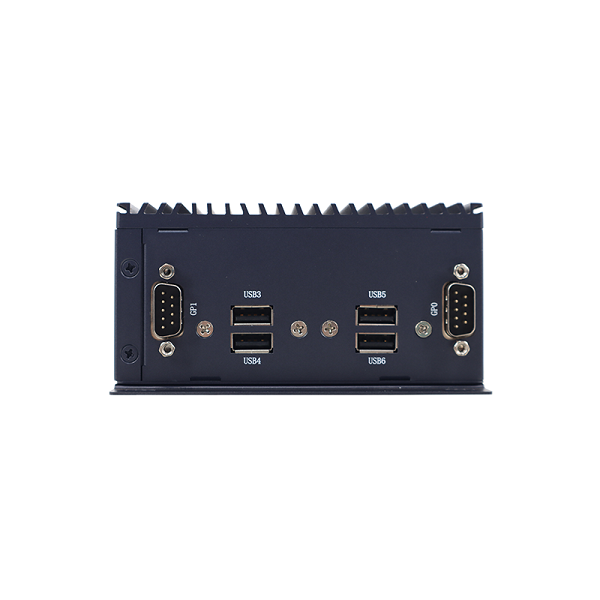

3. 侧拓展 IO 面板（GPIO + 拓展 USB）

侧边独立分区拓展 IO，4 路 USB2.0（USB3/4/5/6）+2 路 DB9 8 路 GPIO 端子：

USB 接口加宽间距，多设备同时插接互不干涉；

GPIO 带锁紧螺栓，稳定对接继电器、开关量采集设备；

独立侧边 IO 分区，控制线、信号线、网线分区走线，机柜内部线束规整有序。

三、细节工艺质感升级（全机统一高端做工）

激光蚀刻永久标识

全机身所有接口文字、型号标识全部采用激光深雕工艺，淘汰传统贴纸印刷，长期油污、磨损不会脱落模糊，多年使用标识依旧清晰如新。

加厚防锈安装挂耳

机身两侧标配一体冲压 L 型金属安装支架，电镀防锈处理，钣金厚度升级，壁挂、DIN 导轨、机柜固定承重不变形，螺丝孔位精密对齐，安装严丝合缝。

统一工业五金配件

整机固定螺丝、接口锁紧螺母全部采用同规格黑色镀锌五金，无杂色廉价配件，整机视觉统一协调；DB9 串口、GPIO 端子自带锁紧螺栓，工业设备连接牢固。

内部配套质感升级（适配 MS-CF27 主板）

机箱内部专为MS-CF27 3.5 寸工业主板定制，内部减震内存、硬盘位，抗震防冲击；独立双存储仓位（M.2+2.5 寸硬盘），走线线槽规整，密闭腔体隔绝粉尘，长期运行内部干净，设备残值与外观同步保值。

四、场景化质感优势总结

项目交付颜值升级

一体化全铝散热外观，统一深色哑光工业配色，多条产线、多机柜成套部署视觉统一，高端自动化、电力隧道、医疗设备、机器视觉项目交付更显专业，优于普通铁皮工控主机。

长期使用耐久质感

全金属阳极氧化外壳，耐磨、防潮、防氧化，7×24 小时全年不间断运行，机身无刮花、褪色、生锈问题，常年维持新机外观。

运维整洁体验升级

三面分区独立接口，网线、串口控制线、IO 信号线分区排布，无杂乱线束缠绕，现场调试、后期维护整洁清爽，降低运维杂乱观感。
