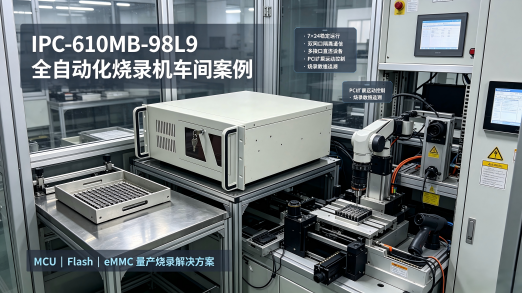

上海祁鸣IPC-610MB-98L9上架式4U高性能经济型工控机适用于离线全自动烧录机、SMT在线ISP烧录设备、半导体测试烧录一体机，支持STM32/GD32等 MCU、SPI Flash、eMMC等各类存储芯片量产烧录

国内某半导体设备厂商，研发全自动IC芯片烧录机，用于MCU、Flash、eMMC 等芯片批量固件烧写，服务消费电子、工业控制、汽车电子SMT产线。

设备需要上位工控机负责整机运动控制、烧录器调度、扫码识别、烧录校验、MES数据对接、产线交互；设备车间24小时不间断量产，现场粉尘、电磁干扰大，对整机稳定性、接口丰富度、扩展能力要求高。

原有普通PC方案存在串口/USB接口不足、长时间运行蓝屏死机、无法加装运动控制卡，网络丢包导致烧录记录丢失，无法满足量产可靠性要求。

客户核心需求

1. 7×24h连续稳定运行，工业车间宽温环境，抗电磁干扰，保障烧录不中断、不丢固件数据，避免批量芯片报废。

2.接口丰富：多路串口对接PLC、烧录模组；多USB连接烧录器、扫码枪、触摸屏；双网口分别对接烧录设备与工厂MES系统。

3. 扩展能力强，可加装PCI运动控制卡、IO卡，实现机械手上下料、探针机构运动控制。

4. 算力充足，完成烧录任务调度、日志存储、数据校验、产线数据上传。

5. 4U 机架式结构，适配烧录设备机柜安装，方便现场维护。

选用硬件方案

整机：IPC-610MB-98L9（4U上架工控机，MS-98L9工业主板H110芯片组）

CPU：Intel i5-7500（6/7 代酷睿LGA1151，可选i3/i7）

内存：16GB DDR4

存储：256GB SSD+1TB SATA 硬盘，存放烧录固件、生产日志

网口：双Intel I211-AT/I219-LM千兆网口，独立链路隔离烧录设备通信与MES工厂网络

I/O：6路COM串口（1路RS232/422/485，5路RS232）；9路USB（4×USB3.0+5×USB2.0）；8 路 GPIO；VGA+HDMI 双显示

扩展槽：5×PCI、1×PCI-E X16、1×PCI-E X4，可插运动控制卡、IO采集卡

工作温度：0-60℃，工业电源，7*24小时不间断运行

IPC-610MB-98L9作为烧录机上位主控：

1. 通过PCI 运动控制卡控制机械手完成芯片自动上料、抓取、定位，探针压合；

2. USB多路连接多通道烧录器，下发固件文件，执行芯片擦除-写入-校验流程；

3. RS232串口对接PLC，读取设备传感器信号、故障报警信号；

4. USB接入扫码枪，读取芯片条码，自动匹配对应烧录固件；

5. 双网口分工：网口1对接烧录模组，实时下发烧录指令；网口2对接工厂MES系统，上传烧录结果、良率、芯片序列号，实现生产全追溯；

6. 本地SSD存储固件库、完整烧录日志，网络异常时本地缓存，恢复后自动补传；

7. 输出信号到触摸屏，实现参数设置、状态显示、不良品报警。

项目落地效果

1.高可靠量产：设备7×24小时不间断生产，宽温车间长期运行稳定，无死机宕机，杜绝因上位机故障导致批量烧录失败。

2. 接口充分满足：多路串口、USB无需额外外接扩展盒，减少转接故障；双独立Intel网口有效避免网络丢包，烧录数据完整可追溯。

3. 扩展灵活：PCI插槽直接加装运动控制卡，无需更换整机，设备迭代改造成本低。

4. 生产效率提升：上位机调度多通道烧录模组，支持多颗芯片并行烧录，单机产能提升，不良烧录识别及时报警，降低物料损耗。

5. 机柜友好：标准4U机架安装，设备布线整洁，维护便捷，适配自动化烧录设备整机集成。

IPC-610MB-98L9针对芯片烧录场景核心优势总结

6‑7 代酷睿平台，性能充足 烧录任务调度、文件校验、日志处理，兼顾多设备并发

双 Intel 原生千兆网口 网络隔离，烧录通信 + MES 对接分开，防止数据丢包

6串口+9USB直连烧录器、PLC、扫码枪、触摸屏，减少转换模块故障点

多PCI/PCI-E 扩展槽 可加装运动控制卡、IO 卡，适配机械手、探针机构控制

0-60℃宽温、7*24 工业整机 车间产线长期不间断运行，保障量产稳定性

4U 机架机箱 适配烧录设备机柜集成，现场维护便利
